主画面可显示各轴向座标、加工时间、主轴负载、研磨速度、砂轮转速、NC 程式以及错误讯息。
右侧功能键为各软体的连结，包含 Mode 研磨模式选择、TP SMART 软体、PARA 参数设定、自动上下料系统设置及 Warmup 暖机。

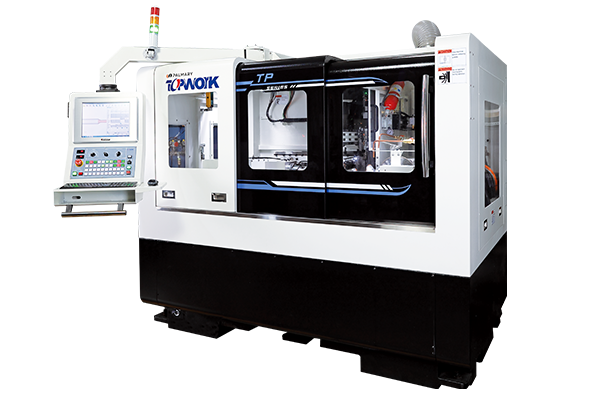

TP SMART 软体为 TP-4 精密外圆段差磨床功能核心。

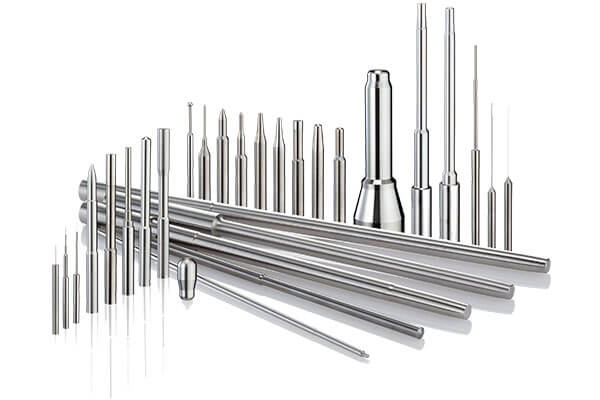

对于端铣刀、钻头等刀具业者内建 34 个快速设定模组供使用，使用者亦可利用自定义 CAD 模式绘制所需的研磨外型，亦或利用 DXF 图档汇入功能做特殊成形段差外圆研磨，尤其是在成形冲头部分的外型设计。
CAM的部分，可设定新料研磨或旧料修磨模式；砂轮的选用则有单独粗砂轮研磨、单独精砂轮研磨或粗精砂轮同动研磨三种方式，依序输入工件转速、砂轮转速、研磨速度、粗精砂轮间距、研磨量、安全位移距离后，即可快速产生研磨路径并做安全模拟，确认路径无误后，直接传送 NC 程式至控制器端做研磨加工。
模组式
DXF 汇入模式
自定义模式
参数设定与路径模拟
| 轴向行程与精度 | |
|---|---|
| X轴 | 30 mm |
| 解析度 | 0.0001 mm |
| U轴 | 30 mm |
| 解析度 | 0.0001 mm |
| Z轴 | 370 mm |
| 解析度 | 0.001 mm |
| W轴 | 100 mm |
| 解析度 | 0.001 mm |
| 定位精度(A) | ≦0.004mm |
| 重复精度(R) | ≦0.002mm |
| 伺服马达功率 | |
| X轴 | 0.75 kW |
| U轴 | 0.75 kW |
| Z轴 | 1.20 kW |
| W轴 | 1.20 kW |
| 研磨范围 | |
| 柄径 | Ø 3 - 20 mm |
| 直径 | Ø 0.1 - 20 mm |
| 研磨长度 | Max. 330 mm |
| 手动上下料 | |
| 柄径 | Ø 3 - 20 mm |
| 全长 | 35 - 350 mm |
| 自动上下料 | |
| 柄径 | Ø 3 - 16 mm |
| 全长 | 35 - 110 mm |
| 砂轮主轴 | |
| 粗磨主轴转速 | Max. 4500 rpm( 皮带式 ) |
| 粗磨主轴马达功率 | 4.0 kW |
| 粗磨砂轮尺寸 | Ø250mm |
| 精磨主轴转速 | Max. 10000 rpm ( 电主轴式 ) |
| 精磨内藏式主轴马达功率 | 4.2 kW |
| 精磨砂轮尺寸 | Ø150mm |
| 工作主轴 | |
| 转速 | Max. 3000 rpm |
| 马达功率 | 2.5 kW |
| 主轴锥度 | BT-40 |
| 冷却过滤 | |
| 马达功率 | 1.49 kW |
| 控制器 | |
| 型式 | FANUC |
| 机械规格 | |
| 占地空间 | 2828 x 2764 x 2292 mm |
| 机器净重 | 4700 kg |
| 总功率 | Max. 20 kVA |
| 空气压力 | Min. 5 Kgf/cm² |
| 研磨油流量 | Min. 150 L/min |
