| 軸向行程與精度 | |
|---|---|
| X軸 | 370 mm |
| Y軸 | 240mm |
| Z軸 | 190 mm |
| A 軸旋轉角度 | 360° |
| C 軸旋轉角度 | -16° -196° |
| 快速移動速度 | |
| X / Y / Z 軸快速移動速度 | 6 m/min |
| A 軸快速移動速度 | 100 rpm |
| C 軸快速移動速度 | 15 rpm |
| 解析度 | |
| 線性軸解析度 | 0.001 mm |
| 旋轉軸解析度 | 0.001° |
| 研磨範圍 | |
| 工件直徑 | 3-20 mm |
| 工件最大旋徑 | 90 mm |
| 工件最大長度 | 150 mm |
| 工件最大刃長 | 100 mm |
| 主軸 | |
| 砂輪組 | 最大 2 x Ø150 mm (6") - 選配 |
| 砂輪主軸型式 | BBT30 皮帶式主軸 / HSK-50C 內藏式主軸 - 選配 |
| 砂輪主軸功率 | BBT30 7.5 kW / HSK-50C 5.5 kW - 選配 |
| 砂輪主軸轉速 | 9000 rpm |
| 控制器 | |
| 控制器 | NUM Flexium+ 68 |
| 機械規格 | |
| 電力 3 x 380V | 大約 35 kVA |
| 機械重量 | 4530 kg / 5200 kg ( 選配機械手臂 & 砂輪自動交換系統 ) |

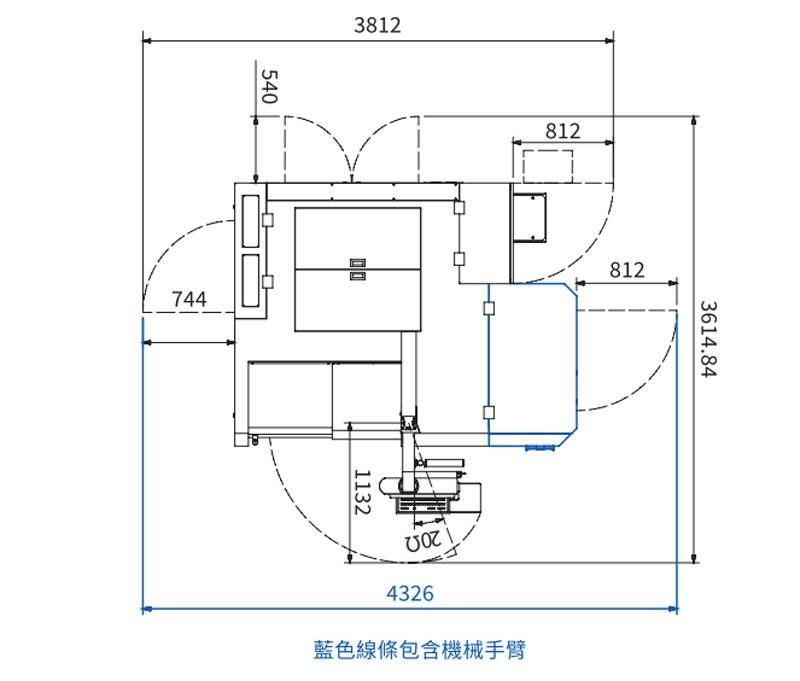

| 佔地面積 ( 長 x 寬 x 高 ) | 3615 x 3812 x 2605 mm / 3615 x 4326 x 2605 mm ( 選配機械手臂 ) |
| 空壓 | Min. 5 kgf/cm² |
| 切削油額定流量 | Min. 150 L/min |
內藏式主軸 (選配)
• 主軸型式 HSK-50C
• 高精度
• 高剛性低振動
• 高功率大扭力
雙砂輪組，每組最多三顆砂輪，主軸型式為內藏式主軸 HSK-50E，可裝載不同系列的砂輪組，粗砂輪、精砂輪和拋光砂輪組替換，進行不同材料研磨，如鎢鋼、高速鋼、不銹鋼。
機械手夾持負重 7 公斤，使用雙夾爪加速刀具更換時間，棒材直徑範圍 Ø3-20 mm、長度範圍 35-150 mm。
• 智慧型六軸設計，靈活度可挑戰高難度機械手臂的動作要求。
• 雙夾爪運用，展現高速度之特色。
• 高精度夾持定位
• 高剛性、低震動確保生產品質
• 根據不同工件直徑，料盤裝載能力不同，Ø 3-6 mm 之棒材可達 900 支 ( 3 盤 )。
